10 000 Liter Wassertank

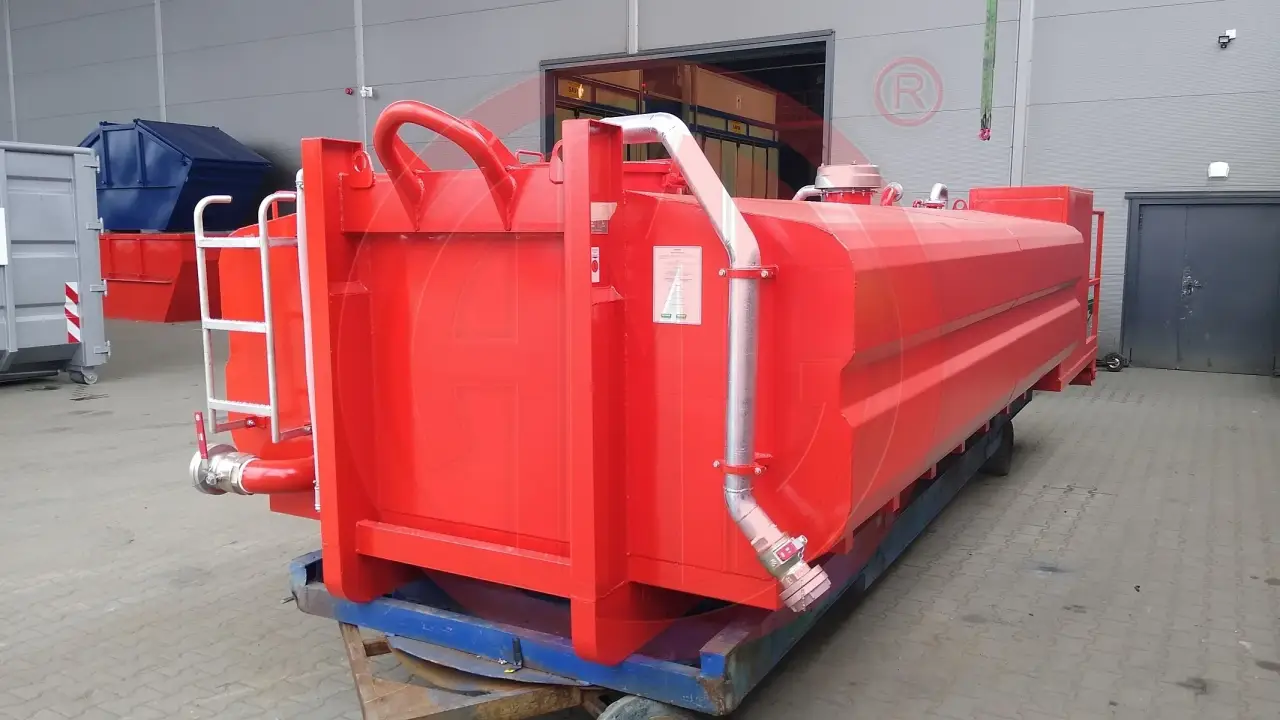

10 000 Liter Tank / Abrollcontainer

• Boden: 5 mm, Seiten und Dach 3 mm S235 (Tank komplett verschlossen)
• Rahmen aus UNP220
• mit Mannloch auf dem Dach
• mit 2 Füllstandsanzeige
• mit 2 Schwallwänden (große Hohlräume)

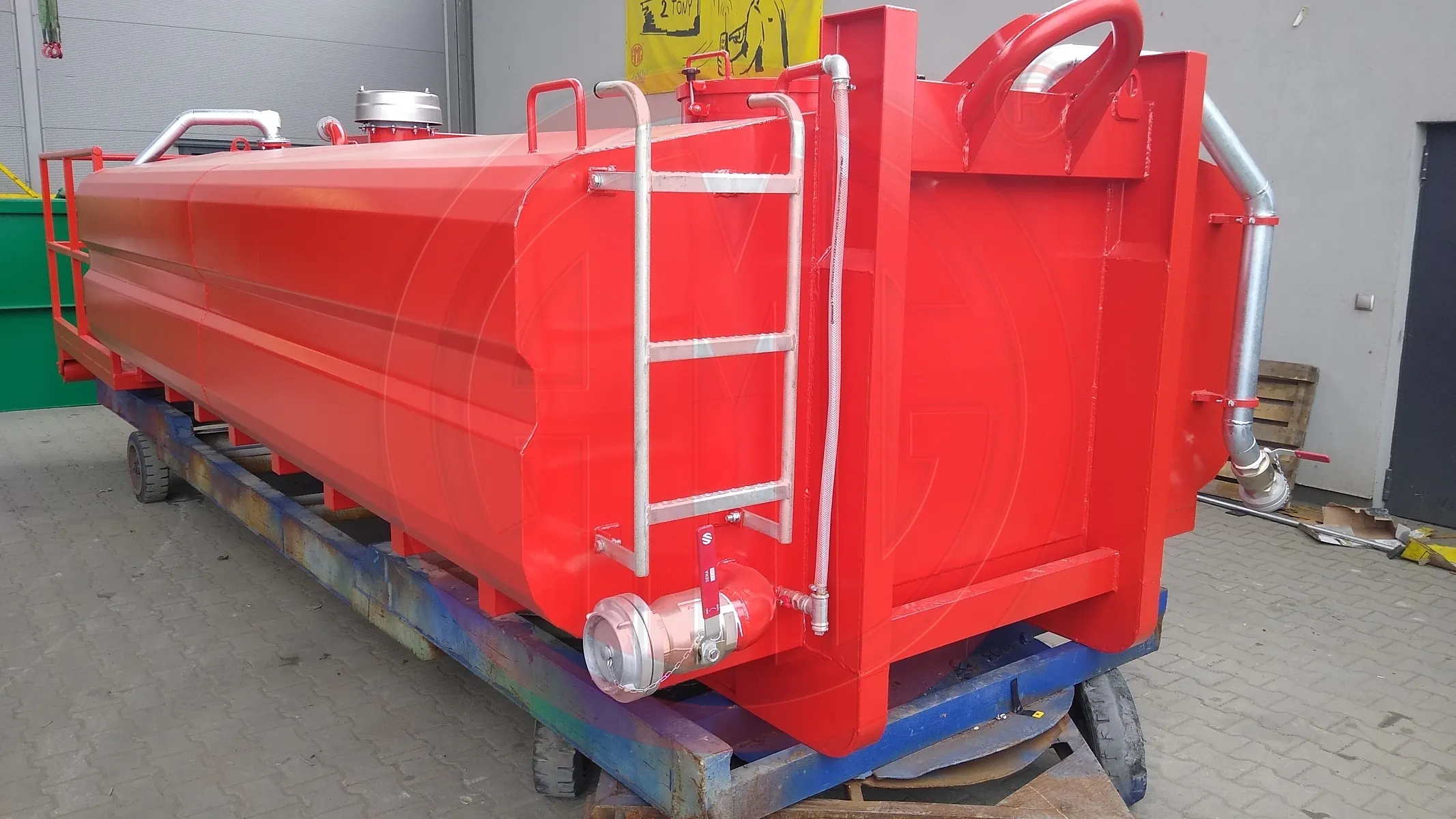

• mit Aufstiegsleiter als Klappleiter, zusätzliche Aufstiegssicherung durch Kette

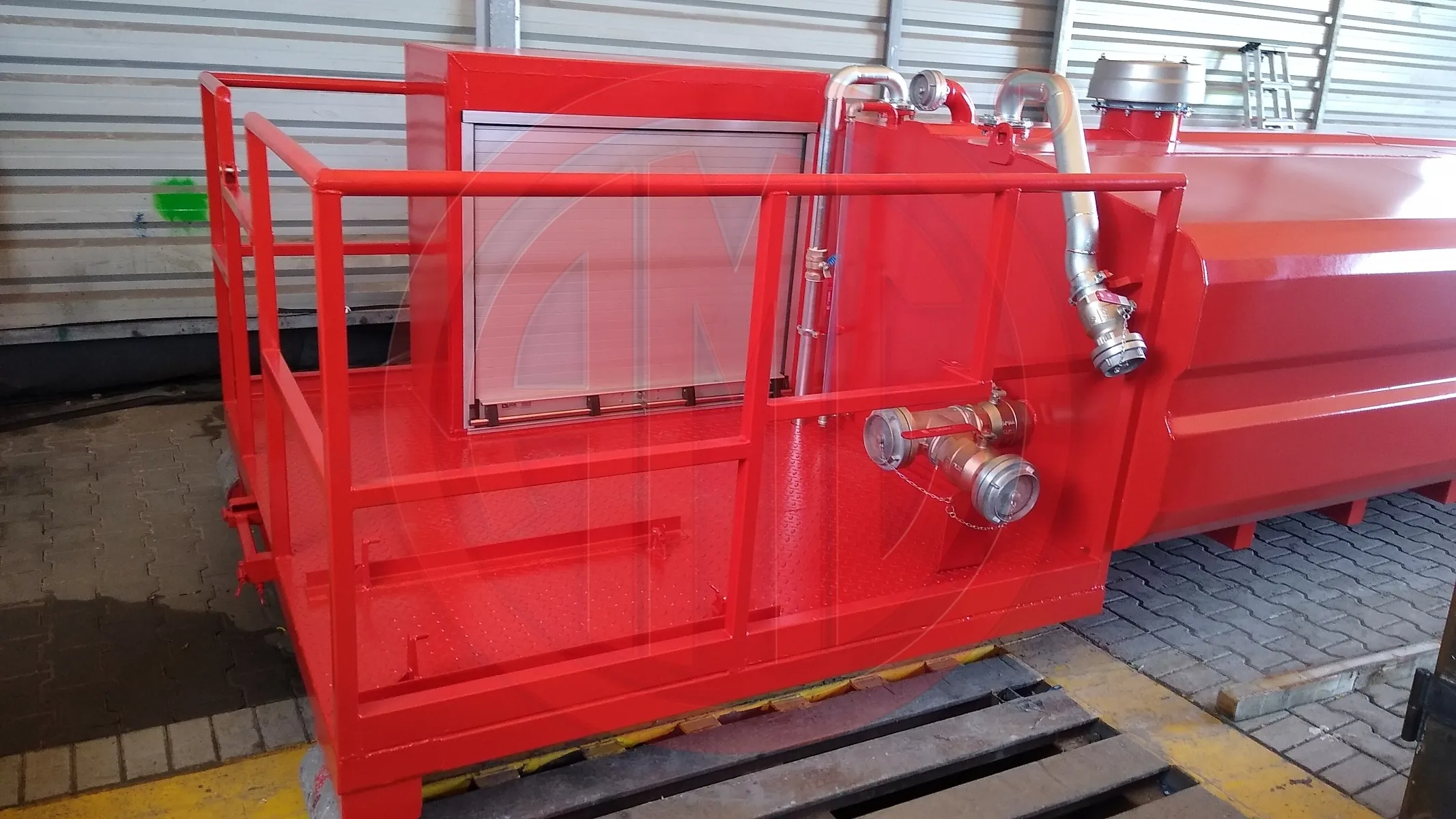

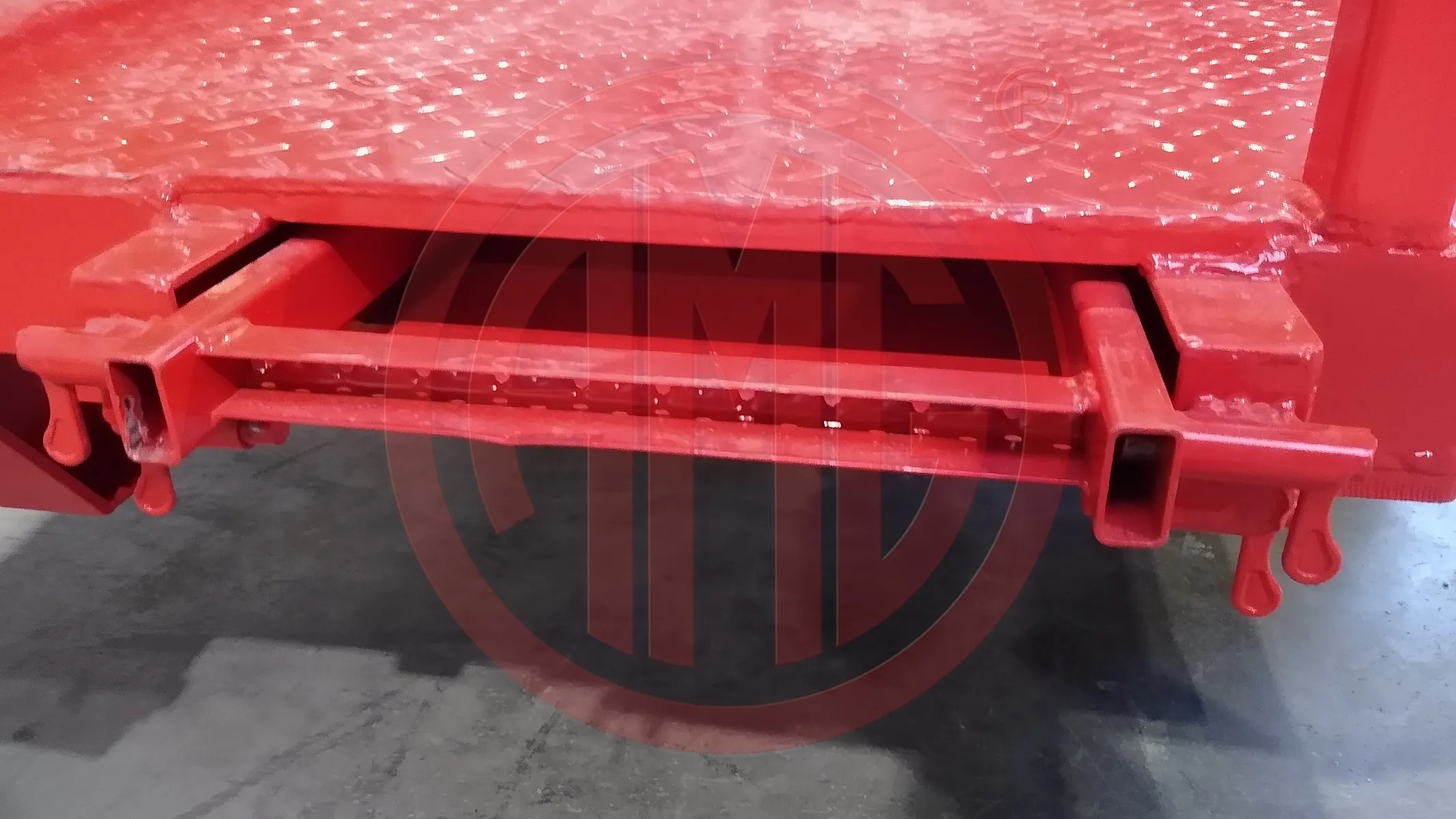

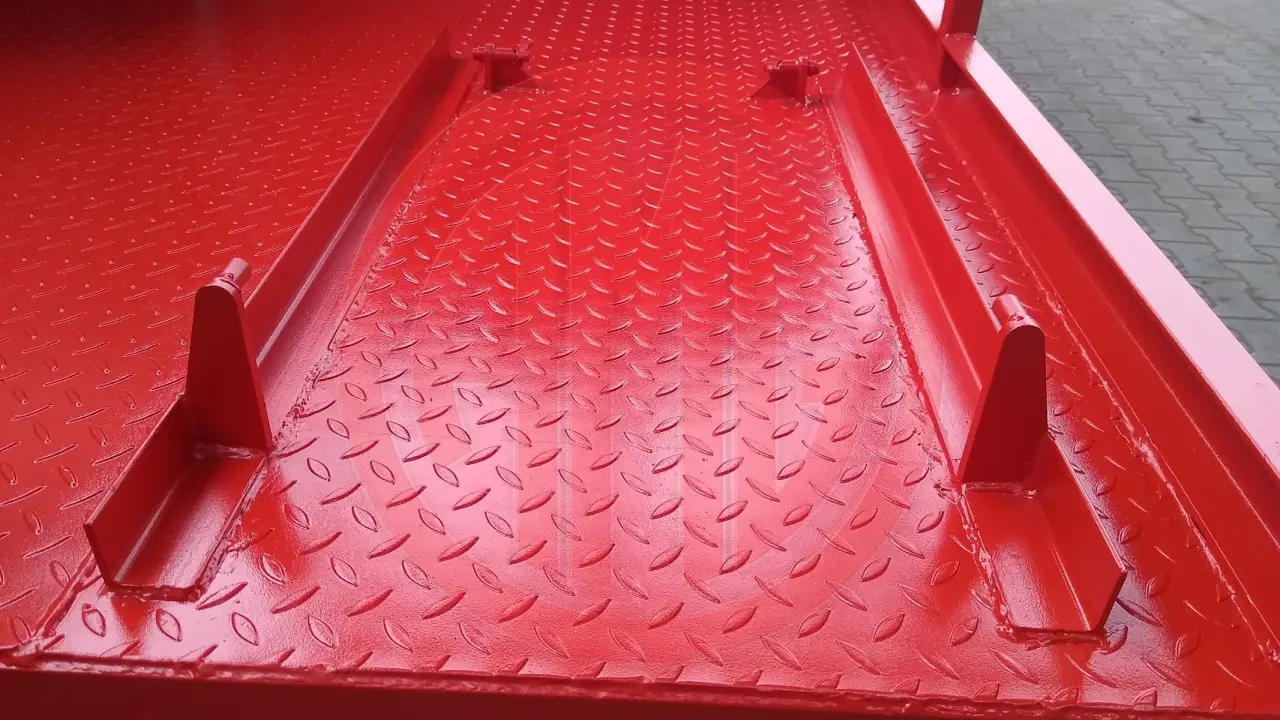

• Rampe am Heck min. 1500 mm mit Riffelblech mit Geländer
• inkl. Fallschutz Plattform in Form von Rohr umlaufend
• Entlüftung auf dem Dach

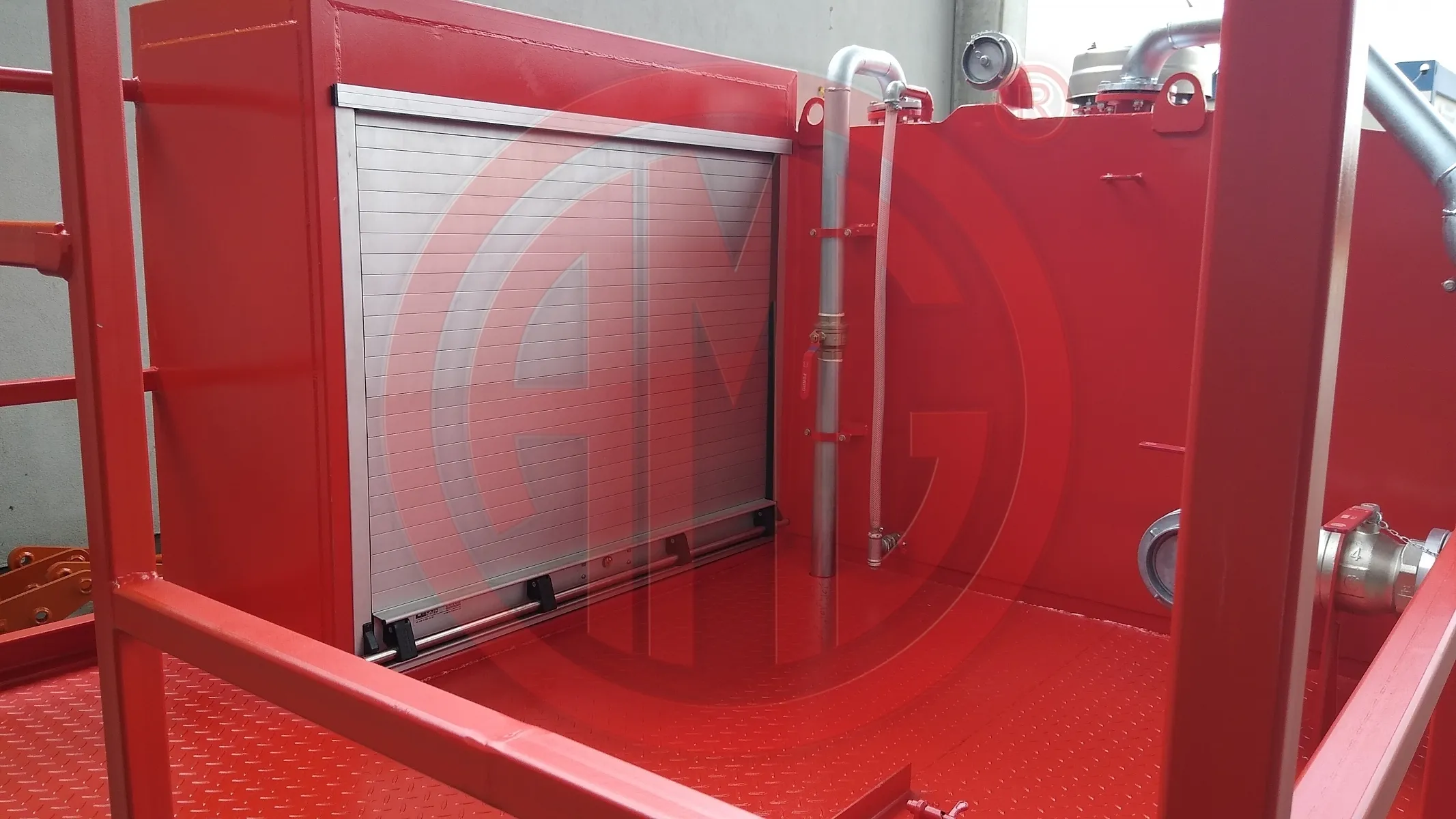

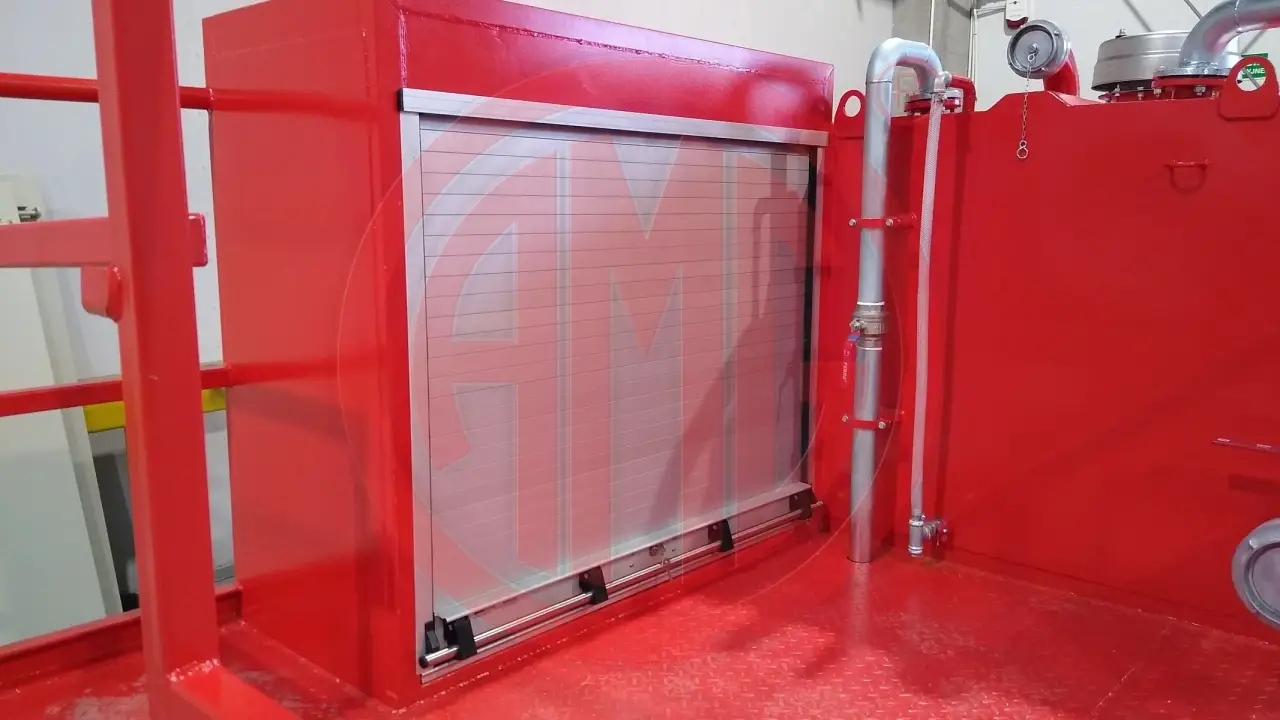

• Schrank mit Rollo für 2x B75 20 m + 1x Verteiler+ 1x Strahlrohr

Anschlüsse:
Vorne / Front
A Storz nach außen (90Grad) führen FR rechts

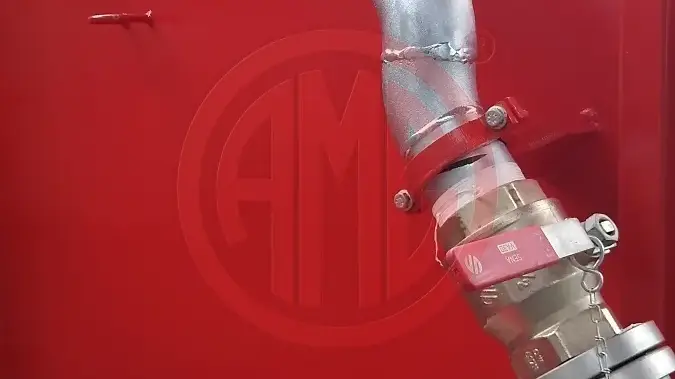

B Storz seitlich nach unten führen FR links, Anschluss von außen , Kugelhahn hinter B Storz (siehe Bild 1)
Leiter kann in FR rechts über A Storz montiert werden
Frage vorn die auch eine einfache Füllstandsanzeige gemäß Angebot?

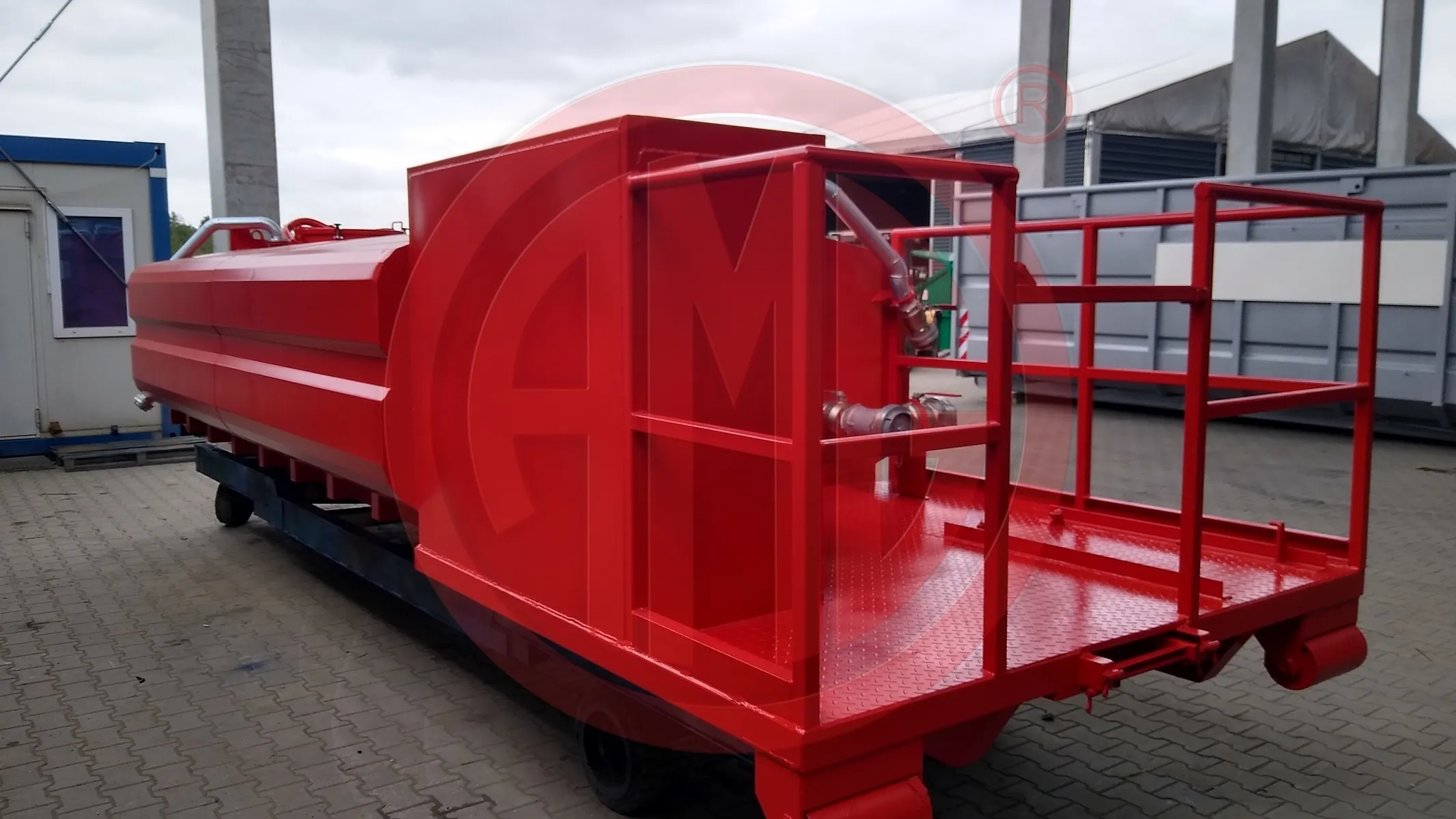

Heck/ Plattform

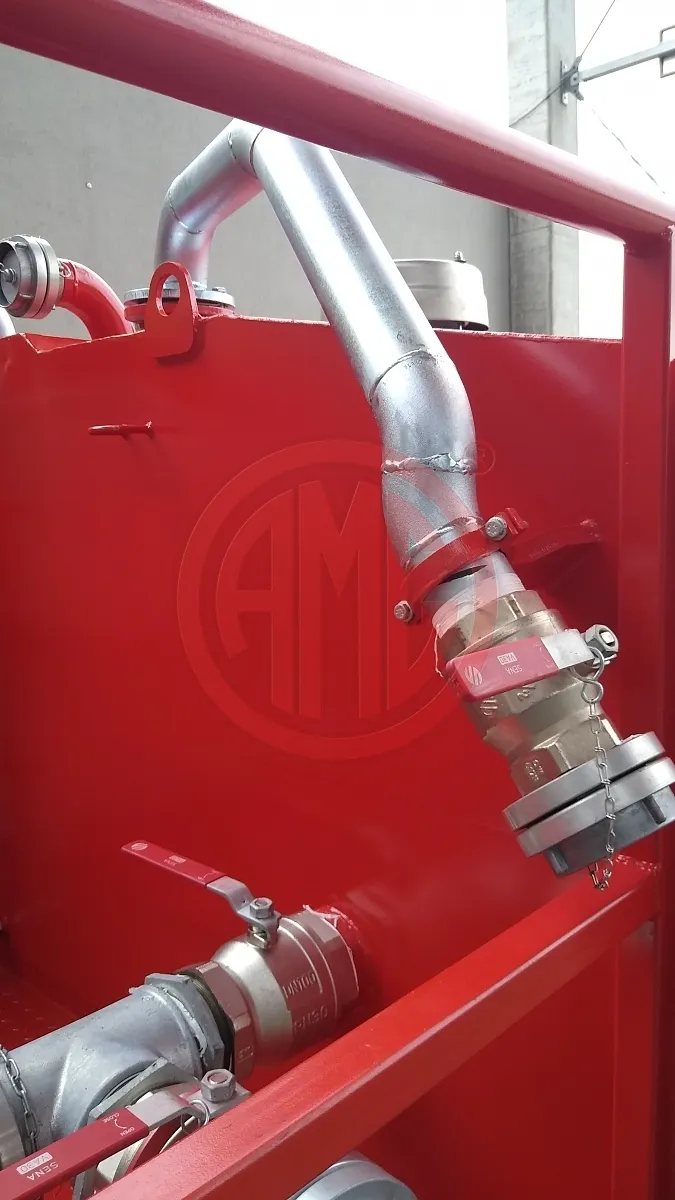

innen 90 Grad nach unten das ein entleeren bis ca 50 mm Wasserstand ohne an kippen möglich ist (Rohr innen endet 50 mm vor Boden)

Überlaufleitung / Entlüftungsleitung nach unten (Unter Plattform raus geführt) ohne Kugelhahn,so das Entlüftung / Überlauf immer gewährleistet ist

• B Storz hinten oben Bündig mit Fass
• Rollo Öffnung nach innen zur Plattform
• Leiter Klappbar, muss nicht auf Boden aufliegen nach ausklappen
• B Storz seitlich nach unten führen FR rechts, Anschluss von außen,

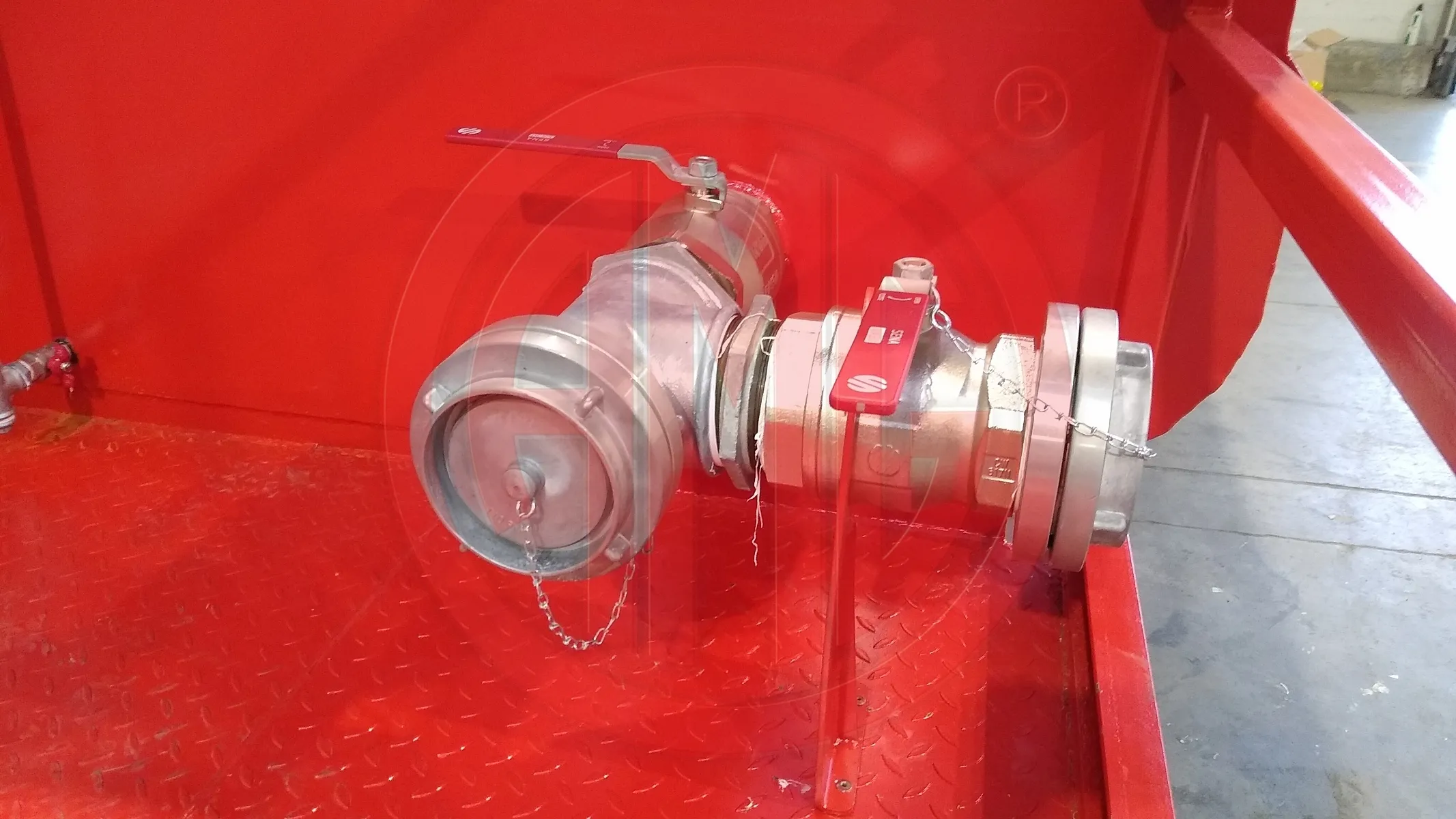

• Kugelhahn hinter B Storz an Pumpenanschluss (Hinter Kugelhahn) ein T Stück zu montieren mit 2 Kugelhahn nach außen Storz A Somit kann aus Tank oder mit 2 Entnahmestelle gesaugt werden
• Montage eines Unterdrucksicherheitsventil oben, um eine Beschädigung durch Unterdruck 100% auszuschließen
